编码器信号不稳？先查连接器
做伺服驱动的工程师都懂：编码器是伺服系统的"眼睛"——它把电机转子的实时位置和速度转换成电信号，送给驱动器做闭环控制。这颗"眼睛"看得准不准，直接决定了加工精度、重复定位精度和产线效率。
但很多工程师有过这样的经历：编码器是进口，驱动器也没问题，一到现场就各种信号异常。排查一圈，问题往往出在最不起眼的连接器上。
核心结论：编码器本身的精度再高，如果连接器选不对，信号从编码器出来的第一站就"变质"了。M12航空法兰插座，正是解决这些问题的标准方案。
编码器的接口类型不少，从DB9到RJ45再到M8都有使用。但在工业伺服驱动器场景下，M12法兰插座为什么是事实标准？我们来对比一下：
| 对比维度 | M12法兰插座 | DB9连接器 | RJ45连接器 | M8连接器 | |
|---|---|---|---|---|---|
| 防护等级 | IP67/IP68 | IP20 | IP20（带壳可达IP67） | IP65/67 | |
| 抗振能力 | 优秀（螺纹锁紧） | 差（螺丝易松） | 较差（卡扣） | 一般（螺纹） | |
| 芯数覆盖 | 4~17针 | 9针 | 8针 | 3~5针 | |
| 屏蔽效果 | 好（金属壳360°） | 一般 | 较差 | 一般 | |
| 额定电流 | 4A（单芯） | 2A | 1.5A | 2A | |
| 现场可维护性 | 插拔即换 | 需拧螺丝 | 插拔即换 | 插拔即换 | |
| 工业标准 | IEC 61076-2-101 | 非工业标准 | 非工业标准 | IEC 61076-2-104 |
法兰盘用螺丝固定在面板上，振动能量分散到整个面板，不会集中在螺纹处
法兰背面密封圈+插合面O型圈，双重密封实现IP67/IP68，防尘防水防切削液
金属法兰与设备壳体360°导通，屏蔽层从线缆到设备壳体连续不断
现场更换编码器只需拧开螺纹、拔掉插头，30秒搞定，不影响PCB焊接端
编码器主要分三大类：增量式、绝对值式和旋转变压器。每一类的信号特点和芯数需求都不一样，对应的M12选型也有差异。
信号特点：A相、B相（正交90°相位差）+ Z相（零位索引），三路差分信号，共6根线（含正负），加上电源和地，实际常用4~5芯即可。
推荐配置：M12 A-coded 4针 或 5针
理由：A编码是工业传感器领域通用的编码方式，4针覆盖A/B/Z信号+电源，5针可多一根屏蔽或备用。螺纹锁紧+IP67防护，满足增量编码器的环境要求。
推荐：binder 99 3432 601 04（4针A编码，IP68，THR）信号特点：比增量式复杂得多。SSI接口需要时钟+数据+片选；BiSS/EnDat接口协议更复杂，时钟、数据、供电、地址线加起来通常需要8~12芯。多圈绝对值编码器芯数需求更多。
推荐配置：M12 A-coded 8针 或 12针
理由：8针可覆盖SSI/BiSS等主流绝对值接口；12针则满足EnDat 2.2、多圈绝对值等更复杂的接口需求。注意：绝对值编码器对接触电阻要求更高，务必选镀金触点的型号。
信号特点：输出的是模拟正弦/余弦信号，幅度只有几百毫伏到几伏，信噪比很低，对外界电磁干扰极其敏感。旋变常见于高温、高振动的恶劣环境（如新能源汽车电机、航空航天）。
推荐配置：M12 A-coded 6针 + 全屏蔽结构
理由：旋变的励磁信号和正弦/余弦反馈信号都需要独立的屏蔽通道。M12连接器的金属外壳必须与线缆屏蔽层实现360°低阻连接，屏蔽环结构是必须的，不能只用一根地线代替。
选型要点：屏蔽结构 > 芯数 > 防护等级一个常见误区：很多人选连接器只看"几针"，忽略了编码方式。M12的A/B/D/X/S编码是物理防呆的——键槽位置不同，物理上插不进去。编码器信号一定要选A编码，不能和D编码（数据）或S编码（电源）搞混。
编码器信号幅度低、频率高，接触电阻哪怕多几毫欧，都可能导致信号衰减、边沿变缓。选连接器时，接触电阻必须≤10mΩ，而且经过100次插拔后变化量不能超过3mΩ。
伺服驱动器旁边通常有变频器、伺服电机等强干扰源。M12连接器的屏蔽能力直接决定编码器信号能不能"干净"地传到驱动器。要点有三个：
连接器必须有
金属外壳（黄铜镀镍或锌铸镀镍），不能用全塑料外壳
线缆屏蔽层与连接器金属壳必须
360°全周接触，不能只接一根地线
法兰面与设备金属壳体要
良好导通，形成完整的法拉第笼
不是所有场景都需要最高防护。选对了省钱，选错了出事：
| 环境场景 | 推荐防护等级 | 说明 | |
|---|---|---|---|
| 控制柜内部、干燥环境 | IP20即可 | 柜内安装，无粉尘和水溅风险 | |
| 设备面板、一般车间 | IP67 | 防尘+短时浸水，满足大多数工业场景 | |
| 户外、潮湿、有切削液 | IP68 | 更深更长时间的防水， | |
| 高温蒸汽冲洗、食品饮料 | IP69K | 高压高温冲洗，需选专用型号 |
伺服驱动器内部温度不低，加上机柜内散热条件有限，连接器的工作温度范围要留余量。主流M12产品工作温度在-40~+85°C或-40~+105°C之间，选型时按实际最高环境温度再加20°C余量来选，比较稳妥。
注意：IP67/IP68连接器不适用于持续水下浸泡。户外使用还需额外做防腐处理。盐雾环境建议选镀镍外壳并定期检查密封圈状态。

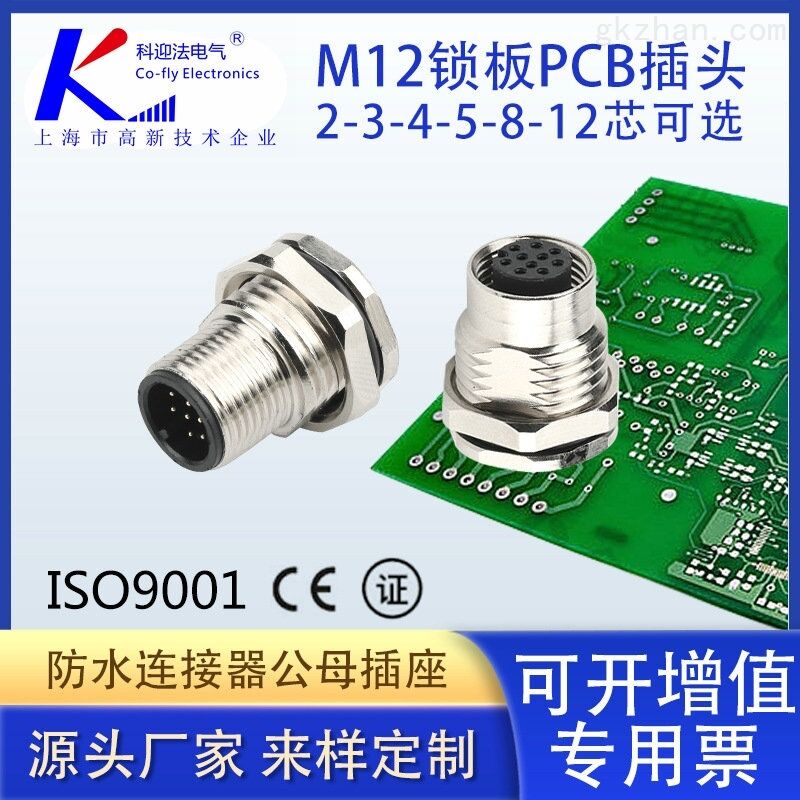

焊盘孔径匹配：M12插座焊脚直径通常0.8~1.0mm，PCB通孔孔径建议比焊脚大0.2~0.3mm，保证焊料能充分浸润通孔。孔径太大，焊料会流走形成虚焊；太小，插装困难。
焊接工艺匹配：主流有THR（通孔回流焊）和波峰焊两种。如果PCB上同时有大量SMT元件，优先选THR型——可与SMT共线生产，一次回流焊完成，省去单独波峰焊工序。
法兰面铜箔：弯角插座的法兰面与PCB接触的位置，建议铺设足够大的铜箔面，既增加机械支撑，也有助于屏蔽和散热。

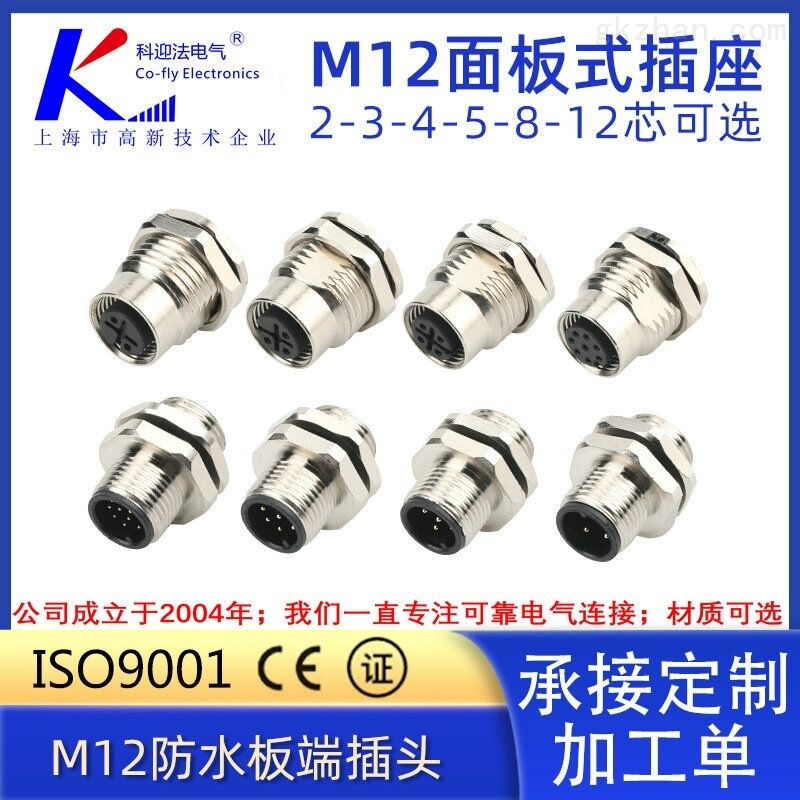

面板开孔精度：M12法兰的面板开孔要按尺寸图加工，公差控制在±0.1mm。开孔太大，密封圈压缩量不够，防水失效；太小，法兰座装不进去。
拧紧扭矩：法兰螺丝不是越紧越好。binder推荐手拧紧即可（约60cNm）。用扳手过度拧紧会压变形法兰盘，反而破坏密封面平整度。
| 编码方式 | A-coded | A-coded |
| 针数 | 4针 | 5针 |
| 焊接方式 | THR通孔回流焊 | THR通孔回流焊 |
| 额定电压 | 250V | 60V |
| 额定电流 | 4A | 4A |
| 接触电阻 | 见数据手册 | ≤10mΩ |
| 绝缘电阻 | >10?Ω | ≥100MΩ |
| 防护等级 | IP68 | IP67（插合时） |
| 工作温度 | -40~+85°C | -25~+105°C |
| 触点材质 | CuSn青铜镀金 | CuZn黄铜镀金 |
| 外壳材质 | CuZn黄铜镀镍 | PA6.6（插芯，需配外壳） |
| 插拔次数 | >100次 | >100次 |
| 特点 | 整体式含外壳，IP68防护更高 | 模块化，支持贴片机自动拾放 |
| 标准 | DIN EN 61076-2-101 | IEC 61076-2-101 |
选型建议：如果追求即插即用和高防护等级，选科迎法整体式法兰插座；如果看重自动化生产效率（SMT贴片线批量生产），它支持贴片机自动拾放，无需锁紧夹即可立于PCB上。
增量式→4~5针A编码
绝对值→8~12针A编码
旋变→6针+全屏蔽
PCB焊接→THR/波峰焊
面板安装→法兰式
线缆端接→螺钉/压接
柜内→IP20
一般现场→IP67
户外潮湿→IP68
接触电阻≤10mΩ
镀金触点
屏蔽360°接触
